IW-45K

Le modèle IW-45K est une poinçonneuse universelle compacte et complète avec poste de grugeage. La conception du poste de poinçonnage permet le poinçonnage d’UPN de grandes dimensions. La coupe de cornières peut être effectuée au poste de coupe plats. Ce modèle est conçu pour être polyvalent, efficace, fiable et simple d’utilisation.

MODELE

IW-45K

IW-60K

IW-60B

IW-85KD

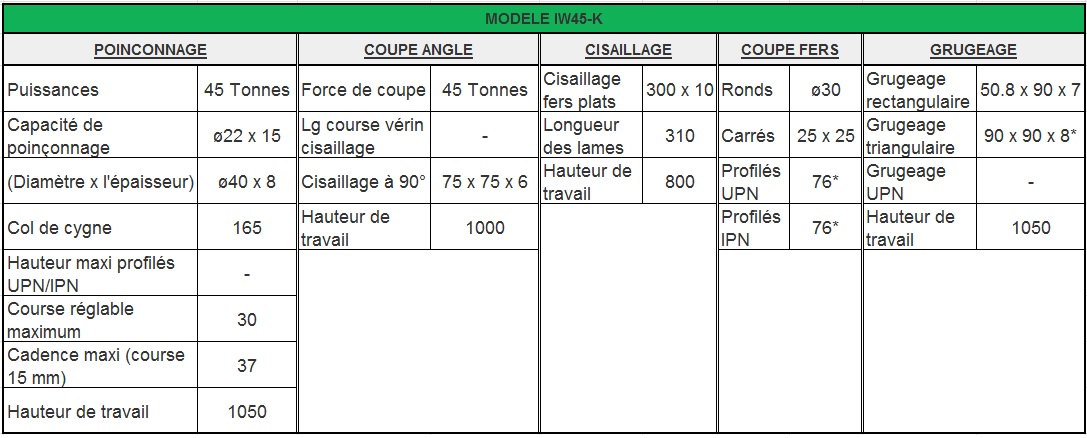

POINCONNAGE

Puissance 45 Ton 60 Ton 60 Ton 85 Ton
Capacité de poinçonnage ø22 x 15 ø22 x 20 ø22 x 20 ø27 x 22
(Diamètre x épaisseur) ø40 x 8 ø40 x 11 ø40 x 11 ø50 x 12
Col de cygne 165 200 200 410
Course réglable maximum 30 40 40 100
Cadence maxi (course 15mm) 37 34 34 38
Hauteur de travail 1050 1050 1050 1050

COUPE D’ANGLE

Force de coupe 45 Ton 60 Ton 60 Ton 110 Ton
Lg course vérin cisaillage 50
Cisaillage à 90° 75 x 75 x 6 100 x 100 x 7 100 x 100 x 7 130 x 130 x 12
Hauteur de travail 1000 1070 1070 1040

CISAILLAGE

Cisaillage fers plats 300 x 10 350 x 15 350 x 15 406 x 17
Longueur des lames 310 360 360 410
Hauteur de travail 800 805 805 726

COUPE FER

Rond ø30 ø40 ø40 ø45
Carré 25 x 25 38 x 38 38 x 38 45 x 45
Channel Shear 75 x 40* 100 x 50* 100 x 50* 150 x 75*
I Beam Shear 150 x 75*

GRUGEAGE

Grugeage rectangualire 50.8 x 90 x 7 50.8 x 90 x 8 63.5 x 90 x 12
Grugeage triangulaire 90 x 90 x 8* 90 x 90 x 8* 105 x 105 x 12*
Channel Notching 180~200
Hauteur de travail 1050 1050 1050

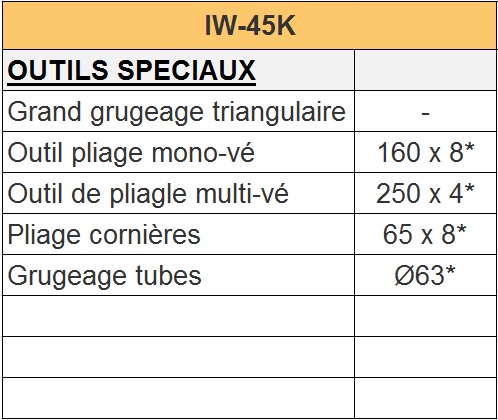

OUTILS SPECIAUX

Grand grugeage triangulaire 145 x 145 x 10*
Outil de pliage mono-vé 160 x 8* 160 x 8* 160 x 8* 250 x 12*
Outil de pliage multi-vé 250 x 4* 250 x 6* 300 x 6 500 x 5*
Pliage cornières 65 x 65 x 8* 65 x 65 x 8* 65 x 65 x 8* 100 x 100 x 7*
Grugeage tube ø60* ø60* ø60* ø100*

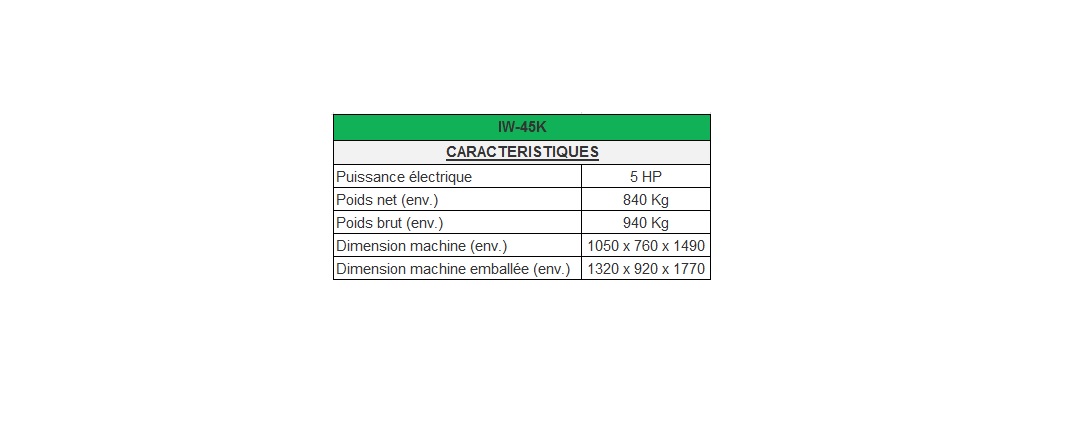

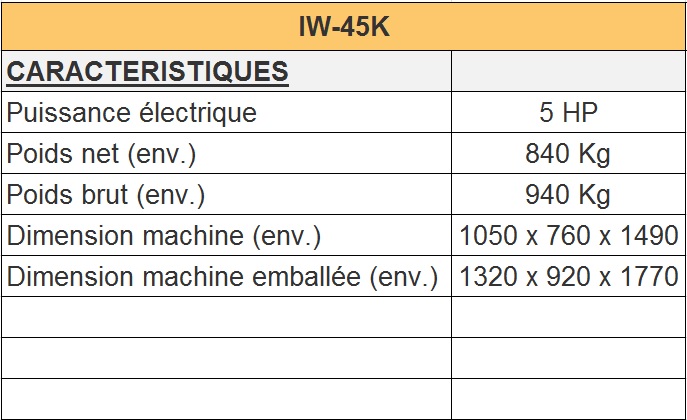

AUTRE

Puissance électrique 5 HP 7.5 HP 7.5 HP 10 HP
Poids net (environ) 870 kg 1160 kg 1360 kg 2720 kg
Poids brut (environ) 970 kg 1310 kg 1510 kg 2920 kg
Dimension machine (environ) 1050 x 760 x 1490 1180 x 760 x 163 1380 x 760 x 1630 1755 x 1020 x 1865
Dimension machine emballée (environ) 1300 x 880 x 1750 1460 x 900 x 1880 1700 x 870 x 1950 2000 x 1140 x 2120
